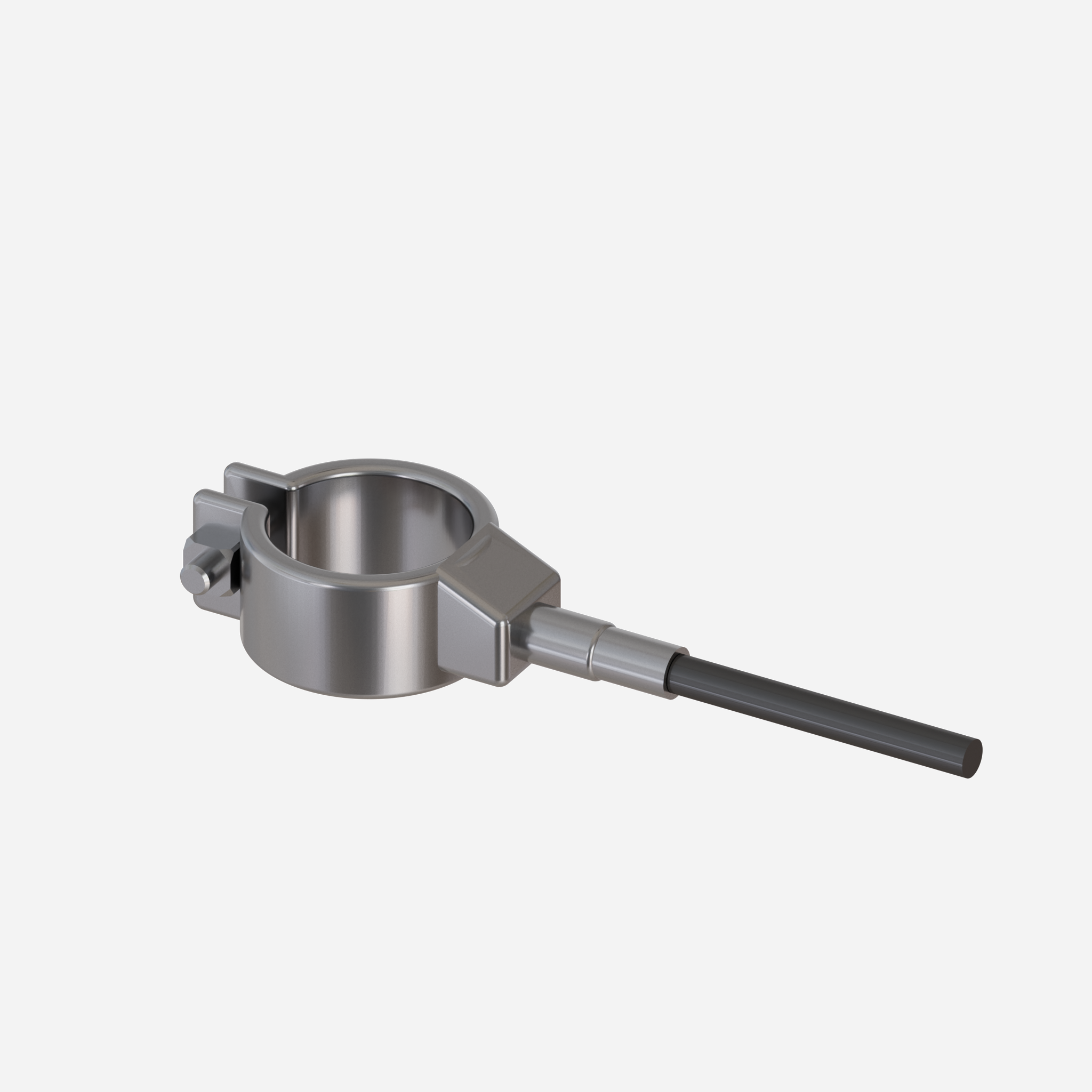

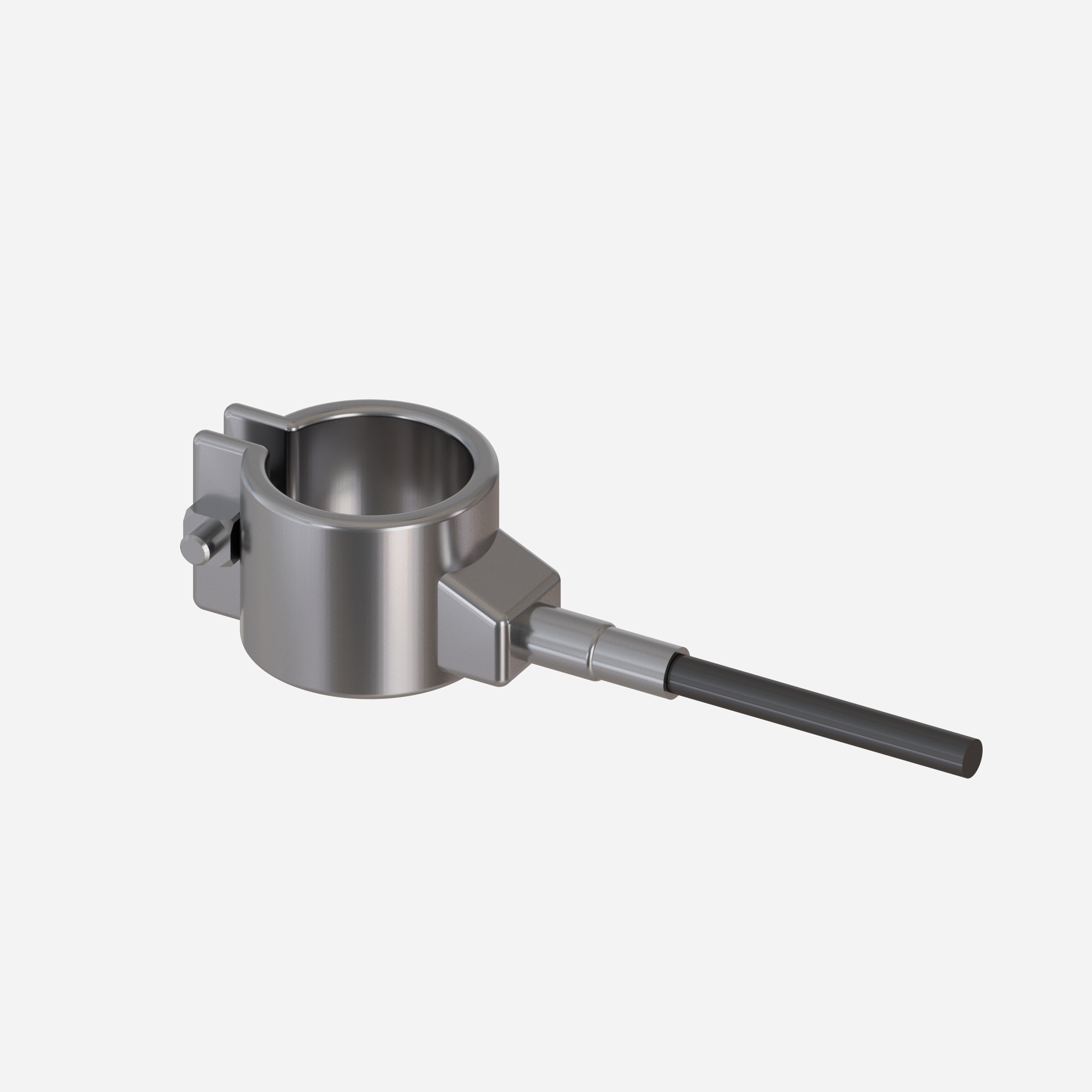

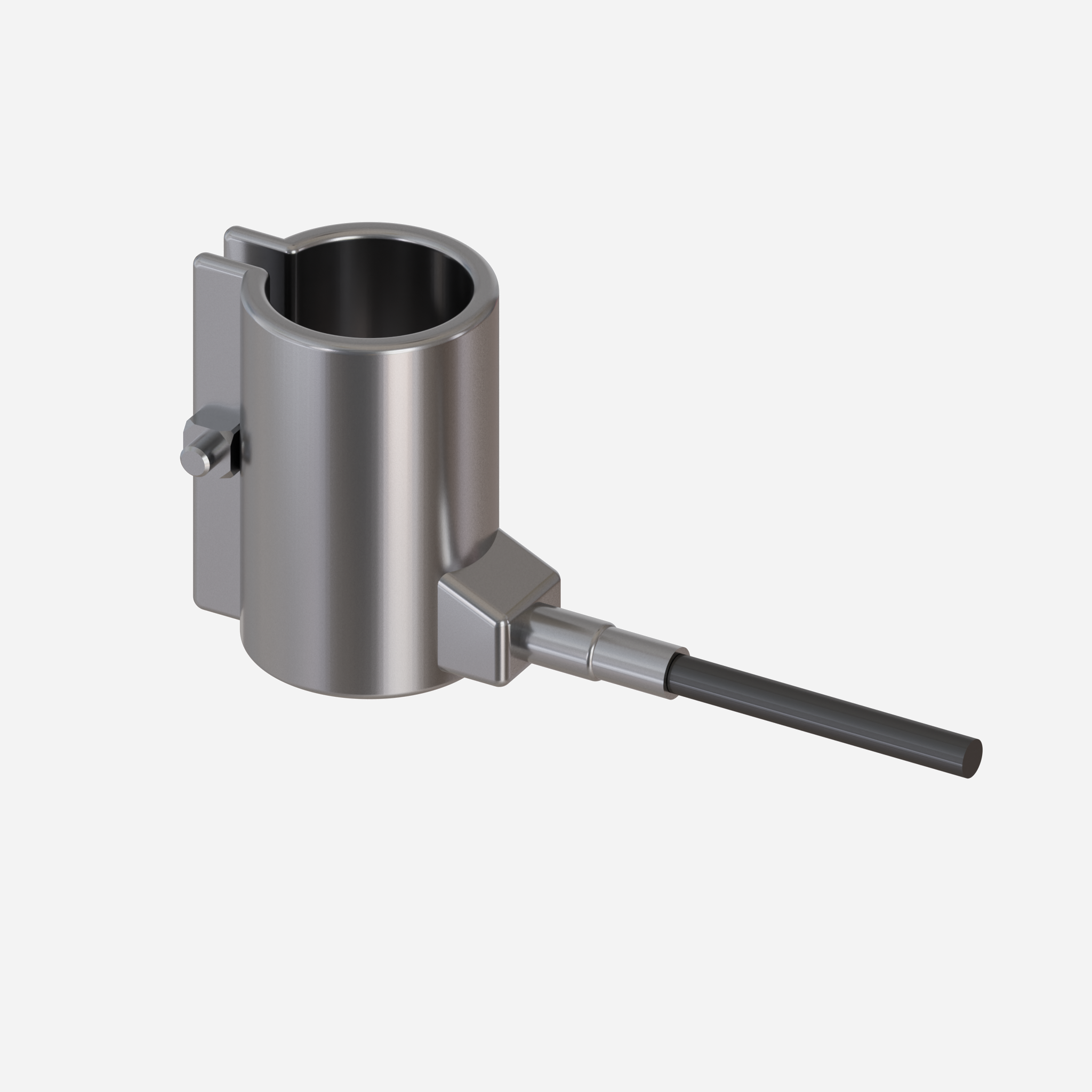

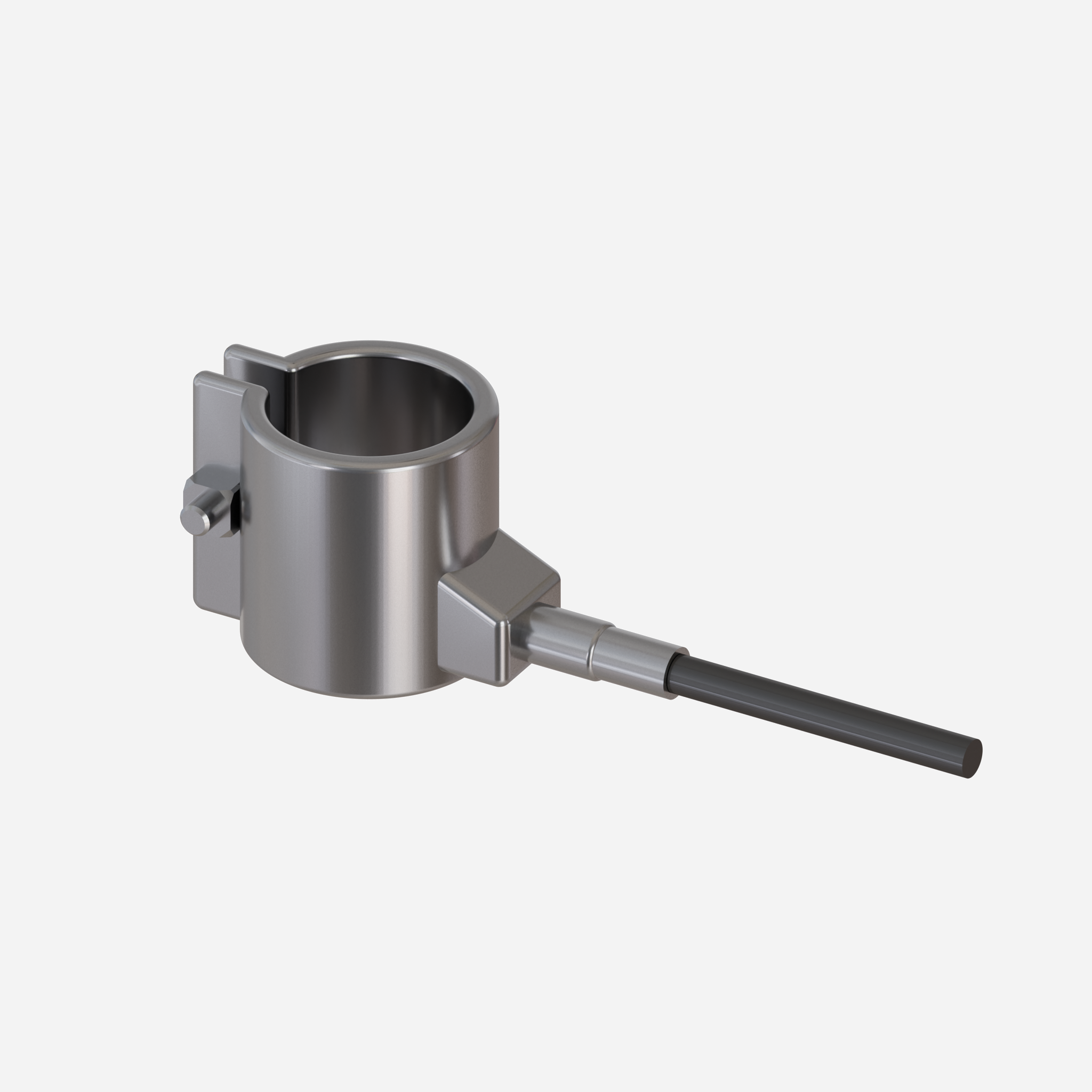

Resistencia de inyector | HBS

129,35€
Impuesto incluido. Los costes de envío se calculan en la pantalla de pago.
Suministrado con termocupla tipo J

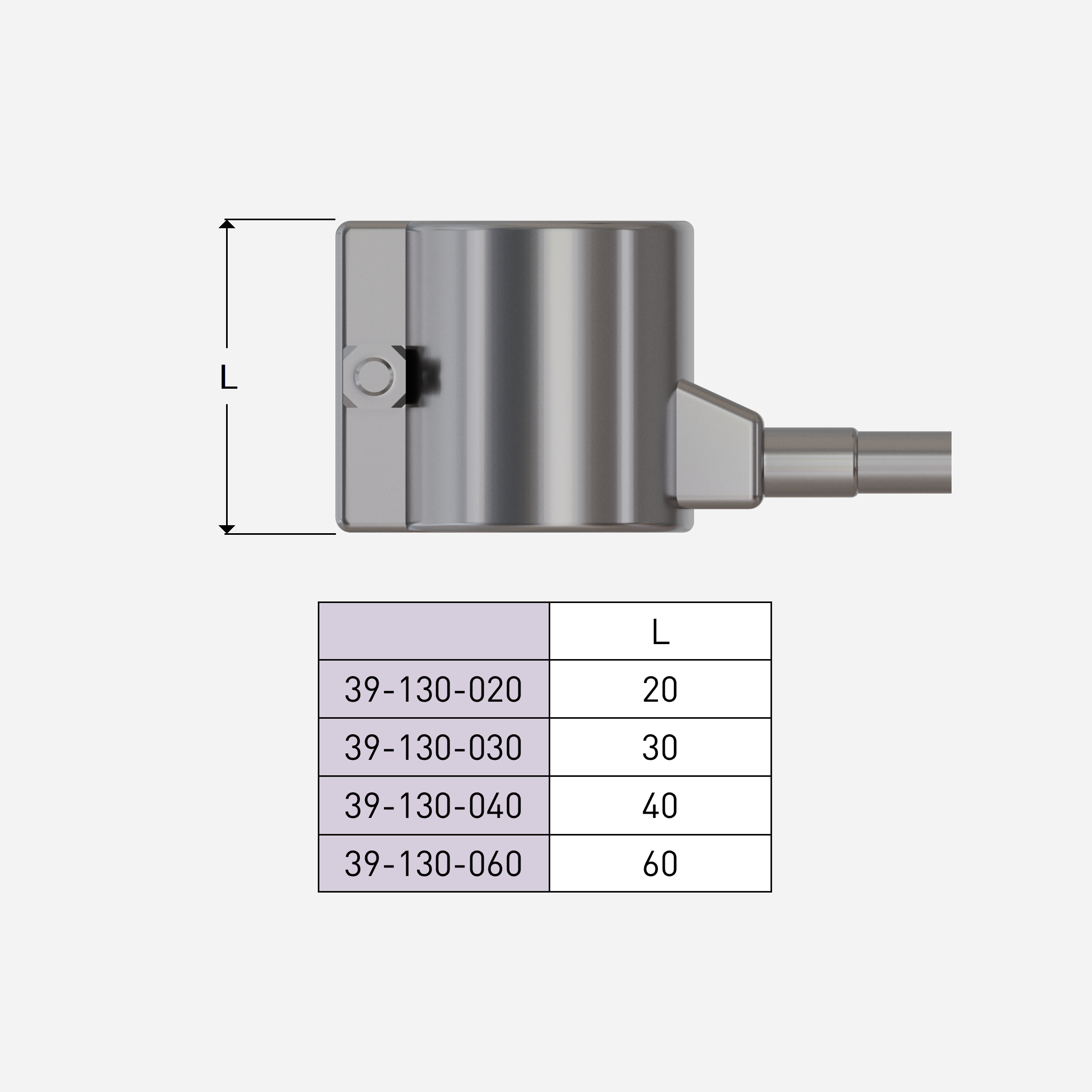

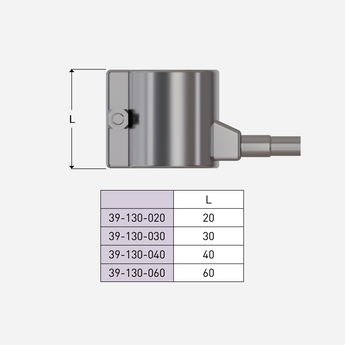

Modelo: D30x20-100W
39-130-020
2 en stock

Recojida disponible en MASTIP France

Normalmente está listo en 24 horas

Modelo: D30x20-100W

Guía de compatibilidad

La boquilla MX está especialmente diseñada para sistemas multicavidad y con obturación.

Premontado :

Montaje Cuerpo (A) Torpedo (B) Punta (C)
Con Torpedo > MX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
Sin Torpedo > PACKER YCN



Elementos separados :

ID Produit Référence(s)
1 Cuerpo  MX-B
2 Pasador
 GO
3 Resistencia  MX-HFS
4 Termopar  TC
5 Clip de Termopar  CTC
6 Capuchón MX-CAP
7 Clip SR
8 Torpedo
 IT, TT, OT, TV, OV
9 Punta
 BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER

La boquilla BX está diseñada para satisfacer las necesidades de las aplicaciones de bajo coste con un número limitado de cavidades y sin necesidad de desplazamiento frontal.

Premontado :

Montaje Cuerpo (A) Torpedo (B) Punta (C)
Con Torpedo > BX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
Sin Torpedo > PACKER YCN



Elementos separados :

ID Produit Référence(s)
1 Cuerpo  BX-B
2 Pasador
 GO
3 Resistencia  X-H
4 Cubierta  X-HC
5 Termopar  TC
6 Clip de Termopar  CTC
7 Capuchón X-CAP
8* Clip o Circlip SR ou X-C
9 Torpedo
 IT, TT, OT, TV, OV
10 Punta
 BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, YCN + PACKER

(8*) Las series 13/16/19 (SR) están equipadas con un clip, la serie 27 con un circlip (X-C).

La boquilla SX, equipada con 2 resistencias, es ideal para aplicaciones de boquilla unitária.

Premontado :

Montaje Cuerpo (A) Torpedo (B) Punta (C)
Con Torpedo > SX-SA IT, TT, OT, TV, OV BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT
Sin Torpedo > PACKER YCN



Elementos separados :

ID  Produit Référence(s)
1 Circlip X-C
2 Cubierta  SX-SHC
3 Resistencia  SX-H
4 Cuerpo  SX-B
5 Pasador  GO
6 Termopar  TC
7 Clip de Termopar  CTC
8 Resistencia  X-H
9 Cubierta  X-HC
10 Capuchón X-CAP
11* Clip o Circlip SR ou X-C
12 Torpedo
 IT, TT, OT
13 Punta
 BE-SN-SX-SL, SN-R, BN, VBE-VSN, ONT, ONT-R, YCN + PACKER

(11*) Las series 13/16/19 (SR) están equipadas con un clip, la serie 27 con un circlip (X-C).

La boquilla MJ está especialmente diseñada para aplicaciones con distancias entre ejes reducidas.

Premontado :

 Cuerpo Completo (A) Torpedo (B) Punta (C)
MJ-SA MJTT ---



Éléments séparés :

ID  Produit Référence
1 Pasador
 GO
2 Cuerpo MJ-B
3 Torpedo
 MJTT
4 Resistencia MJ-HHC
5 Termocupla TC
6 Clip SR



La tecnología de boquillas TX-Flowloc está especialmente diseñada para garantizar un sellado seguro del sistema.

Premontado :

Cuerpo Completo (A) Torpedo (B) Punta (C)
TX-SA IT, TT, OT, TV, OV ONT (+2,5)



Elementos separados :

ID Producto Referencia(s)
1 Cuerpo TX-B
2 Resistencia
 TX-HFS
3 Termocupla
 TC
4 Clip de la Termocupla
 CTC
5 Circlip X-C
6 Capuchón TX-CAP
7 Torpedo
 IT, TT, OT, TV, OV
8 Punta
 ONT (+2,5)


Guía de selección de resistencias TX-H/TX-H2 :

Serie 16
L [mm] TX-H TX-H2
075 095 115 130 145 175 100 150
075 | 085 X
095 | 105 X
115 X
130 X
145 | 160 X
175 | 200 X
225 | 250 X X



Serie 19
L [mm] TX-H TX-H2
075 095 115 130 145 175 100 150
075 | 085 X
095 | 105 X
115 X
130 X
145 | 160 X
175 | 200 X
225 | 250 X X
275 | 300 X X



Serie 27
L [mm] TX-H TX-H2
075 095 115 130 145 175 100 150
075 | 085 X
095 | 105 X
115 X
130 X
145 | 160 X
175 | 200 X
225 X X
250 X X
275 X X
300 X X
350 X X X
400 X X X
